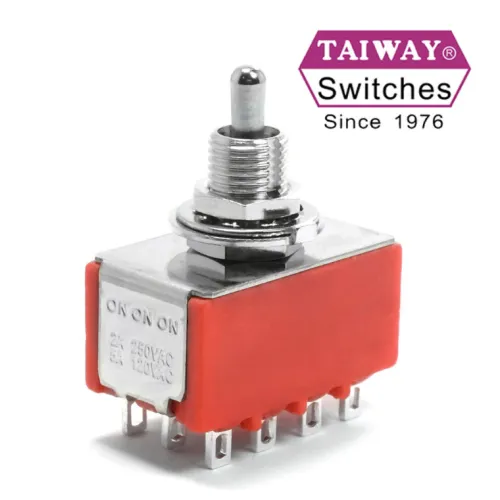

Taiway 4PDT Mini Prepínač ON-ON-ON, Krátka páčka, Spájkovacie očká

Taiway 4PDT Mini Prepínač ON-ON-ON, Krátka páčka, Spájkovacie očká

[Taiway 4PDT On On On Switch - Solder Lug - ]

Taiway 4PDT Mini prepínač je štvorpólový páčkový prepínač s tromi polohami (ON-ON-ON, schéma Type 2), ktorý funguje ako dva DPDT prepínače v jednom tele so 12 vývodmi. V praxi slúži najmä na tie najkomplexnejšie zvukové modifikácie – napríklad na nezávislé alebo súčasné prepínanie dvoch humbuckerov (každého zvlášť) medzi režimami sériového zapojenia, rozopnutej cievky (single-coil) a paralelného zapojenia pomocou jedinej páčky. Tento model disponuje skrátenou kovovou páčkou (Short shaft), ktorá vyčnieva iba 5,08 mm nad závitové puzdro, čo chráni prepínač pred náhodným prepnutím pri agresívnejšej hre. Výrobcovia ho považujú za špeciálnu a vysoko spoľahlivú voľbu pre gitarové modifikácie, pričom ponúka podobnú schému spínania ako známy DiMarzio EP1111, avšak v kompaktnejších rozmeroch. Prepínač má spájkovacie očká (Solder lug) s epoxidovým tesnením kontaktov.

• Typ prepínača: Miniatúrny páčkový prepínač (Mini Toggle Switch)

• Konfigurácia kontaktov: 4PDT (Four Pole Double Throw – štvorpólový)

• Funkcia: ON-ON-ON (3 polohy páčky, interná schéma zapojenia Type 2)

• Typ vývodov: Spájkovacie očká (Solder Lug) s epoxidovým tesnením

• Typ ovládacej páčky: Krátka páčka (Short bat actuator) – dĺžka páčky 5,08 mm

• Montážny otvor: Priemer 6,35 mm (1/4") s montážnym závitom 1/4-40 UNS-2A

• Dĺžka závitovej časti: 8,89 mm

• Rozmery tela (Š × V × H): 21,59 mm × 12,70 mm × 14,48 mm

• Technické parametre kontaktov: 5A 125VAC / 2A 250VAC

• Výrobca: Taiway
